Курсовая работа: Радиотехнические координаторы как элемент построения РЛС

Отношение ₁ , при этом ₁ =(0,8-0,9).

Рис. 6

Во время обратного хода луча – луч возвращается в крайнее положение, при этом излучение так же не происходит.

2.2 Принцип измерения координат

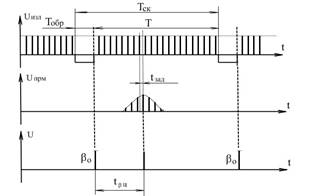

При нахождении цели в секторе обзора, сигнал от цели будет приниматься только в момент прохождения ДНА через линию визирования цели (ЛВЦ). При том, что время нахождения цели в зоне луча, значительно превышает период следования импульсов, то отраженный сигнал от цели будет представлять собой пачку импульсов. Для измерения угловых координат достаточно измерить временной интервал t_{β ц} между началом сканирования луча и моментом нахождения энергетического центра пачки импульсов (Рис.7)

t_{β ц} = (2.1)

Для фиксации временных интервалов t_{β ц} в каждом периоде сканирования формируется опорный импульс β_о ( ε_о ) для определения начала отсчета сектора сканирования.

Такой принцип измерения обладает рядом недостатков, связанных с ошибками измерения:

· Отраженный сигнал от цели придет с запозданием на время t_зад , что приведет к ошибке измерения, вызванной сканированием антенны.

· Сами пачки импульсов одного и другого периода сканирования также будут отличаться за счет смещения цели.

Рис.7

3. Радиотехнические координаторы с коническим сканированием

3.1 Сущность метода конического сканирования и принцип измерения координат

Данные координаторы могут быть следящего типа и с фиксированной осью, причем ось антенны связана с осью координатора.

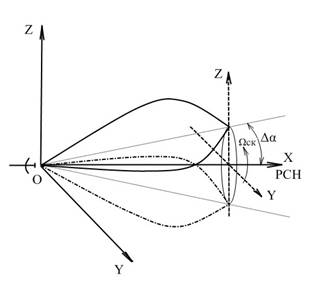

Рассмотрим ДНА игольчатого типа смещенной относительно оси антенны на угол скоса Δα. Затем диаграмму направленности антенны приведем во вращательное движение со скоростью Ω_ск . При этом в пространстве образуется окружность, конус вращения , через центр которого проходит РСН (Рис.8).

Рис.8

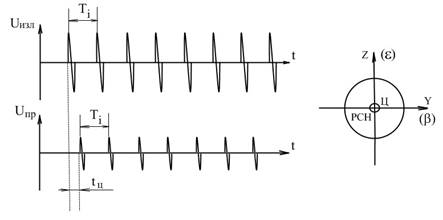

Если цель находится на РСН (Рис. 9), то принимаемые отраженные сигналы цели имеют одинаковую амплитуду и имеют запаздывание по отношению к зондирующим (излучаемым) импульсам равное t_ц . Исходя из этого дальность до цели можно определить

D_ц = , (3.1)

где С – скорость света.

Рис. 9

Направление на цель определяется направлением равносигнального направления в азимутальной и угломестной плоскости.

В случае отклонения цели от равносигнального направления, принимаемые сигналы будут промодулированы частотой сканирования ДН Ω_ск , при этом в параметрах огибающей будет заложена информация о величине и направлении отклонения цели от РСН (Рис. 10). При этом глубина модуляции определяется как:

m= (3.2)

то есть

U_{c о} = U_c *cos(Ω_ск t- φ)(3.3)
