Курсовая работа: Радиотехнические координаторы как элемент построения РЛС

2) Двухканальные с четырьмя ДН.

3) Двухканальные с двумя ДН.

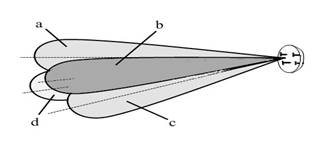

Трехканальные моноимпульсные координаторы с четырьмя ДН для пеленгации в двух плоскостях (по азимуту и углу места) используют четыре ДН (Рис. 21).

Для определения азимута берется соотношение сигналов левых и правых ДН (ad и bc). Для определения угла места используется соотношение верхней и нижней пары ДН(ab и dc).

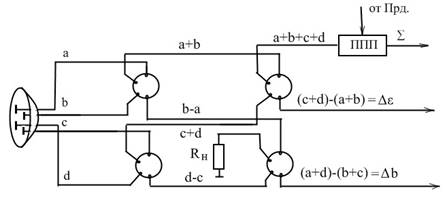

Для преобразования информации в суммарную и разностную используют четыре кольцевых моста (Рис.22).

Рис. 21

Излучение электромагнитной энергии осуществляется через все четыре ДН. Логика образования суммарного и разностного сигнала следующая:

- суммарный сигнал ∑ = a+b+c+d

- разностный Δε = (c+d)-(a+b) и Δβ = (a+d)-(b+c).

Рис. 22

Третий разностный сигнал, по диагонали (a+c)-(b+d) не используется и компенсируется нагрузкой.

Суммарный и разностный сигналы подаются на трехканальный суммарно-разностный угловой дискриминатор.

Двухканальные моноимпульсные координаторы с четырьмя ДН используют принцип сложения 2-х разностных каналов (Δε иΔβ) со сдвигом фазы одного из них на 90º. Такой сдвиг можно получить пропустив один из разностных каналов через дополнительную секцию, тем самым обеспечив больший путь прохождения разностного сигнала.

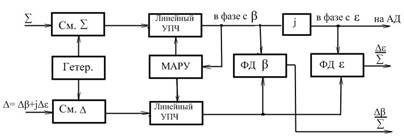

После общего усиления разностных сигналов в фазовых детекторах углового дискриминатора осуществляется разделение этих сигналов по плоскостям за счет того, что к одному из фазовых детекторов подается в фазе (Δβ) (Рис.23), а ко второму в противофазе со сдвигом на 90º (Δε).

Рис. 23

Недостатками такой системы является:

-жесткие требования к идентичности характеристик усилителей каналов

-при наличии паразитного сдвига между суммарным и общим разностным каналом, в каналах образуются паразитные сигналы (пролазы).

Двухканальные моноимпульсные координаторы с двумя ДН используют принцип поочередной запитки вращающимся волноводом или петлей связи соответствующей пары антенн с частотой вращения ГОН. Причем в одном из принятых разностных сигналов, для дальнейшей обработки, используют дополнительный сдвиг фазы на 90º.

4.5 Особенности построения помехозащищенных моноимпульсных координаторов

В большинстве случаев работа РЛС сопровождения осуществляется в сложной помеховой обстановке и прежде всего в условиях сильных пассивных помех. В этом случае для защиты используется режим СДЦ. Но в этом случае при обработке сигналов теряется информация об угловом положении цели.

Поэтому, возникает необходимость, для сохранения информации об угловом положении цели содержащуюся в амплитуде и фазе высокочастотного сигнала использовать амплитуду и фазу низкочастотной огибающей последовательности импульсов, которые на разрушаются при обработке в режиме СДЦ.

В этом случае моноимпульсные координаторы теряют одно из своих преимуществ – способность определения угловых координат по одному импульсу и приобретают свойства системы с интегральной равносигнальной зоной.

Для того, чтобы моноимпульсный координатор сохранил свое свойство – независимость от абсолютной амплитуды принимаемого сигнала, мгновенную пространственную равносигнальную зону преобразуют в две противофазных интегральных РСЗ, аналогичных как в радиотехнических координаторах с коническим сканированием.

Эта система называется моноконической системой. В ее составе (Рис.24) антенна формирующая четырех лепестковую ДН, суммарно-разностный преобразователь, на выходе которого имеем три канала: Δβ, Δεи∑. В дальнейшем происходит преобразование в 2-х канальную систему с одним разностным (Δcos(Ωt-φ)) и одним суммарным каналом (∑).

Общий разностный канал (Δcos(Ωt-φ)) получается при помощи круглого волновода, на который подаются два разностных сигнала (Δβ и Δε) в квадратуре:
