Курсовая работа: Радиотехнические координаторы как элемент построения РЛС

где:

m_эф –эффективная глубина модуляции вызванная флюктуациями,

К_mg –крутизна модуляционной характеристики,

S_m (F_{c к} ) и S_m (0)–энергетическая спектральная плотность на частоте сканирования и нулевой частоте,

ΔF_кц –полоса пропускания приемника угловой следящей системы,

ΔF_n –эквивалент полосы помехи.

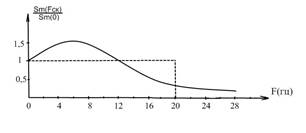

Соотношение и ΔF_n определяется из графика (Рис.14):

Рис.14

3.3 Повышение точности измерения угловых координат

Для подавления паразитной амплитуды модуляции используют 2-х канальные координаторы с коническим сканированием (Рис.15). Антенной создаются две диаграммы направленности смещенные на угол Δα. При сканировании двух ДН принимаемый сигнал модулируется по амплитуде в противофазе. Паразитная амплитудная модуляция в обеих каналах будет в фазе.

Сигналы, принятые двумя ДН, можно записать как:

U_I =E(1+x(t))]F_I (Δα)[1+m_I cos(Ω_ск t-φ_I )(3.9)

U_II = E(1+x(t))]F_II (Δα)[1-m_II cos(Ω_ск t-φ_II )(3.10)

Где:

Е – средний уровень напряженности поля принимающей антенной волны,

x(t) – паразитная амплитудная модуляция,

m_I и m_II – коэффициент амплитудной модуляции.

Если m_I = m_II =m, а F_I (Δα)= F_II (Δα)= F(Δα) и φ_I = φ_II =φ, то после суммарно-разностной обработки получим – сигнал ошибки U_{c о} равный:

Рис.15

U_{c о} (t)== m cos(Ω_ск t-φ)(3.11)

Таким образом, как видно из формулы, сигнал паразитной амплитудной модуляции отсутствует. Реализация этого принципа осуществлено в двухканальных радиотехнических координаторах с коническим сканированием с применением суммарно-разностной обработки сигнала.

Такая обработка сигнала позволяет вести борьбу не только с паразитной амплитудной модуляцией, но и с ответной угловой помехой, так как сигнал ответной угловой помехи будет приниматься в фазе.

Иногда такие координаторы называют координаторами с биконическим сканированием.

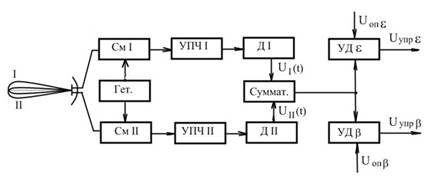

Функциональная схема такого координатора представлена на Рис.16.

Рис. 16

4.Моноимпульсные координаторы
