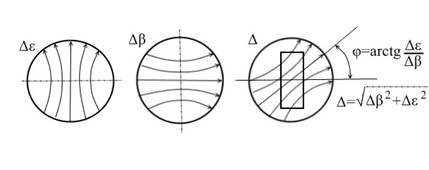

Интенсивность поля в круглом волноводе (Рис. 25) характеризует величину отклонения цели от РСН. Фаза поля характеризует знак или направление отклонения цели от РСН:

(4.6)

Информация об угловом положении цели отбирается из круглого волновода при помощи модулятора, который вращается с угловой скоростью Ω.


Рис. 24

Характерным является то, что при переходе модулятором нулевого положения, фаза высокочастотного сигнала в нем меняется на противоположную. Нулевым положением считается положение, когда широкая стенка волновода совпадает с расположением электрических линий.

Рис. 25

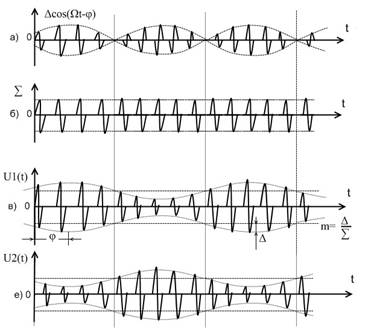

Таким образом ,на выходе модулятора образуются колебания (Рис. 26), которые можно описать выражением Δcos(Ωt-φ).


Рис. 26

При переходе через ноль фаза сигнала меняется. Суммарный и общий разностный сигнал подаются на сумматор в котором и формируются две противофазные интегральные зоны, которые можно записать в виде:

U1 (t) ≡∑+Δcos(Ωt-φ) = ∑(1+mcos(Ωt-φ)) 4.7)

U2 (t) ≡∑-Δcos(Ωt-φ) =∑(1 - mcos(Ωt-φ)) (4.8)

Где m глубина модуляции и может быть выражена как:

m= (4.9)

Таким образом, рассмотренная схема входного устройства (Рис. 24) угломера обеспечивает преобразование моноимпульсной информации об угловом положении цели в амплитуде и фазе высокочастотного сигнала в информацию содержащуюся в амплитуде и фазе низкочастотной огибающей сигналов.


4.6 Структурная схема РЛС сопровождения

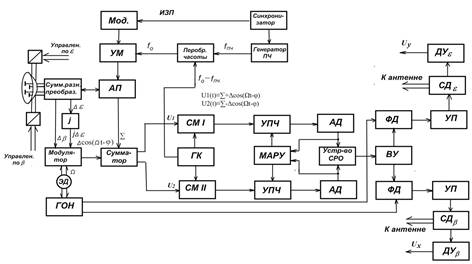

Исходя из всего рассмотренного предлагается схема помехозащищенной, двухканальной моноимпульсной РЛС сопровождения (Рис. 27).

Рис. 27

Рассмотрим работу схемы РЛС сопровождения.

Непрерывный высококогерентный сигнал с генератора кварцевого ГК на частоте f0 -fпч поступает на преобразователь частоты (смеситель с полосовым фильтром на частоте f0 ), на второй вход которого поступают импульсы с генератора ПЧ с частотой заполнения fпч . Длительность и период повторения задается синхронизатором.

Работа преобразователя основана на работе пролетного клистрона (Рис. 28).


Рис. 28

С выхода преобразователя частоты импульсы на частоте f0 поступают на усилитель мощности, который открывается в соответствии с импульсами запуска передатчика ИЗП усиленными в модуляторе. Работа синхронизатора обеспечивает совпадение по времени открытие усилителя мощности импульсами ИЗП и импульсами с выхода преобразователя на частоте f0 .

Мощные высокочастотные импульсы с выхода УМ поступают на антенный переключатель выполненный на основе феритового цыркулятора и далее на вход суммарного канала облучателя.

При сопровождении формирование ДН осуществляется суммированием однолепестковой суммарной ДН и двух лепестковых разностных ДН (β и ε) формируемых на выходах трехканального облучателя .
