Курсовая работа: Радиотехнические координаторы как элемент построения РЛС

Моноимпульсный метод позволяет устранить ошибки в определении угловых координат возникающих за счет флюктуаций амплитуд сигнала. При этом методе используется сравнение амплитуды и фазы принимаемых одновременно сигналов с помощью многоканальной системы.

Дальность в моноимпульсных координаторах определяется как и в координаторах с коническим и линейным сканированием.

Основным отличием моноимпульсных координаторов является формирование равносигнальной зоны (РСЗ) неподвижными диаграммами направленности созданными антеннами моноимпульсных координаторов.

Зависимость сигналов принятых амплитудной и фазовой диаграммой направленности определяется формулой:

F_к (α)= = F(α) (4.1)

где,

F_к (α) – сигнал амплитудной ДН,

–сигнал фазовой ДН,

α –угол прихода радиоволн,

Е_к1 (α) и Е_к2 (0) –комплексная амплитуда сигнала принятого с направления α и максимума диаграммы направленности (α =0).

В зависимости от того какая из ДН используется при определении направления различают два основных вида моноимпульсных систем:

1) Система с амплитудной пеленгацией,

2) Система с фазовой пеленгацией.

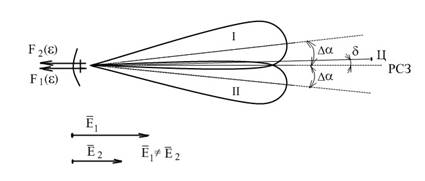

Для осуществления амплитудной пеленгации в одной плоскости антенны моноимпульсных систем должны формировать две ДН развернутые друг относительно друга на угол 2Δα, гдеΔα –угол скоса (Рис.17)

Рис. 17

Характерной особенностью для сигнала принятого такой системой является неравенство амплитуд сигналов Е₁ и Е₂ , при этом фазы сигналов равны ν₁ (ε)=ν₂ (ε).

Для пеленгации сигнала в двух плоскостях βи ε создаются четыре ДН по две в каждой плоскости.

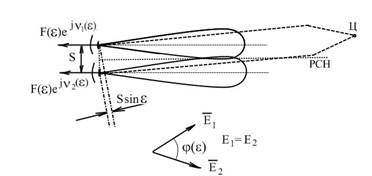

Для получения фазовой пеленгации антенна такой моноимпульсной системы должна формировать две ДН максимумы, которых направлены параллельно и разнесены в пространстве на величину базы S (Рис.18).

Тогда при приеме сигнала появляется разность «схода» Ssinε, а запаздывание во времени δt= , в данном случае разность фаз определяется из формулы:

φ(ε)= ν₁ (ε)-ν₂ (ε)= ω_о δt= δt= = Ssinε (4.2)

амплитуды сигналов при этом будут практически равны.

Рис. 18

Для фазового пеленгатора для измерения углов в 2-х плоскостях должны быть созданы 4-е ДН, при помощи четырех рефлекторов расположенных симметрично относительно оси антенны.

4.2 Постулаты моноимпульсного метода

Моноимпульсный метод определения координат базируется на трех постулатах, определяющих преимущества этого способа.

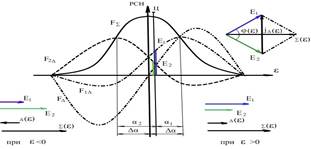

1) Угловая информация извлекается в виде отношения сигналов принятых различными ДН моноимпульсных антенн (Рис 19).
