Курсовая работа: Силовой цилиндрический редуктор

Следовательно, принимаем допуски по 10-му квалитету.

Для определения предельных отклонений составляющих звеньев задаемся расположением полей допусков:

Для А₈ , А₁₀ – симметричное расположение, для А₁ , А₂ , А₃ , А₄ , А₅ , А₆ , А₇ , А₉ – как для основного вала.

4.Определяем средние отклонения для каждого размера согласно формулам:

,

где- среднее отклонение составляющего j-го звена;

- среднее отклонение замыкающего звена;

Проверим выполнение равенства:

;

425(-1)(-125)+(-1)(-60)+(-1)(-80)+(-1)(-115)+(-1)(-80)+(-1)(-60)+(-1)(-125)+(-1)*0 +(-180)+(-1)*0; .

Для удовлетворения равенства меняем среднее отклонение одного из составляющих звеньев, которое считаем зависимым. Принимаем ЕСА₉ = -220мкм. Тогда: 425=(-1)(-125)+(-1)(-60)+(-1)(-80)+(-1)(-115)+(-1)(-80)+(-1)(-60)+(-1)(-125)+(- 1)*0 +(-220)+(-1)*0;

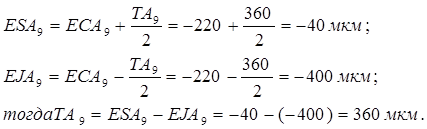

Определим верхнее и нижнее отклонения зависимого звена согласно формулам:

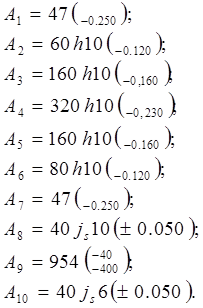

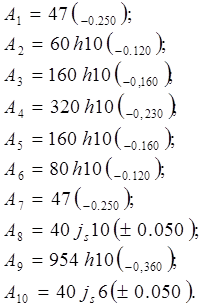

5.Окончательно получаем и подставляем в чертеж следующие размеры:

В результате расчетов размерных цепей двумя методами можно сказать, что допуски составляющих звеньев получаются очень жесткими при использовании метода максимума-минимума, а вероятностный метод, хотя и не обеспечивает полной взаимозаменяемости, но даёт достаточно широкие пределы полей допусков составляющих звеньев, что значительно удешевляет производство.

6. Выбор, расчёт и обоснование средств и методов контроля точности детале
