Курсовая работа: Строительная механика

Таблица 5.2

Значения коэффициентов и моментов инерции для пружин

k1 , 1/Нм2	k2 , 1/Н	, м4	, м4
Наружная пружина	9,44×10-5	3,64×10-6	7,95×10-8	3,97×10-8
Внутренняя пружина	58,6×10-5	8,6×10-6	1,28×10-8	0,64×10-8

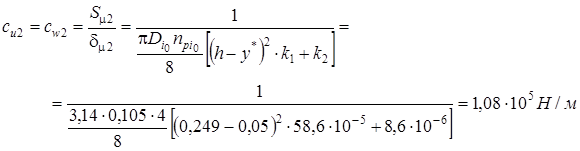

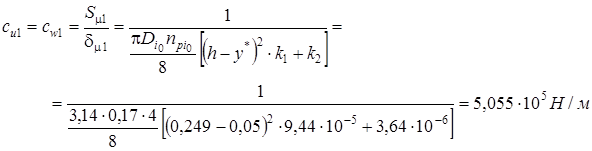

Поперечная жесткость наружной и внутренней пружин соответственно:

Поперечная жесткость двухрядной пружины и рессорного комплекта

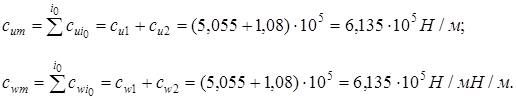

Двухрядная пружина имеет жесткость:

(5.9)

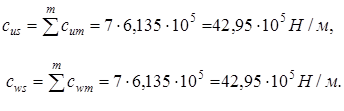

Жесткость рессорного комплекта равна:

(5.10)

5.2 Нагруженность системы силами упругости и реакциями сил упругости

Последовательно задаем центру масс кузова перемещения , строим схемы перемещений, находим перемещения упругих связей и по ним – деформации и усилия по направлению координатных осей рессорного комплекта .

Для грузового вагона, находящегося на жестком пути, возможными перемещениями являются:

q₁ - перемещения от колебания подергивания;

q₂ - от колебания подпрыгивания;

q₃ - бокового относа:
