Реферат: Динамический синтез системы управления

Решим характеристическое уравнение (1.15):

(1.23)

Решая уравнение (1.22) в среде MathCAD, получим следующие корни:

(1.24)

(1.25)

(1.26)

(1.27)

Расположение характеристических корней на комплексной плоскости изображено на рисунке 1.5.

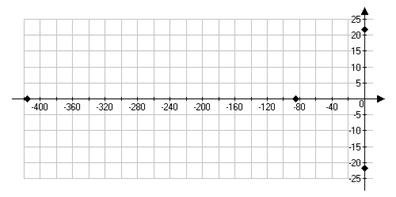

Рисунок 1.5 - Расположение характеристических корней на комплексной плоскости

Определим корневые показатели качества:

а) степень устойчивости h определим по формуле:

η =min|Re p _k |=0.149135 (1.28)

б) коэффициент колебательности m определим по формуле:

μ =max(Im p_k /Re p_k )=145.54 (1.29)

Определим частотные показатели качества.

АЧХ и ВЧХ замкнутой системы приведены на рисунках 1.6 и 1.7.

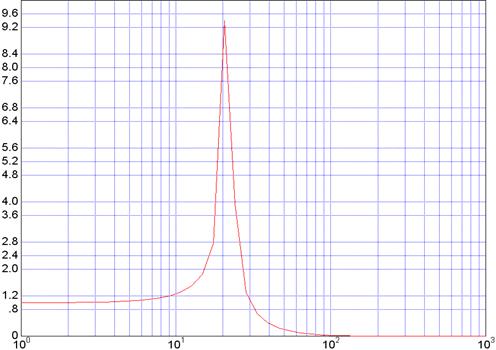

Рисунок 1.6 – АЧХ замкнутой системы

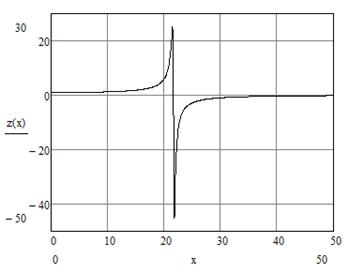

Рисунок 1.7 – ВЧХ замкнутой системы

Показатель колебательности М:

(1.30)

Частота амплитудного резонанса: . (1.31)

Граница полосы пропускания: . (1.32)

Максимальное и минимальное значение ВЧХ:

, , .

Полученные в результате исследования частотные показатели качества сведены в таблицу 1.5.

Таблица 1.5 – Частотные показатели качества

, дБ	, °	, с-1	, с-1	, с-1	M
0.51	1.05	21.78	21.73	31.1	9.39

Для данной исследуемой системы с пропорциональным регулятором были получены дБ и . Эти значения запасов устойчивости меньше типовых значений дБ, .

Выводы

В данном разделе была исследована система с пропорциональным законом регулирования. Система получилась устойчивой при заданных требованиях по точности, но данная система не обеспечивает требований по качеству ПП, заданному в техническом задании. Целесообразно ввести в систему специализированное корректирующее звено, которое позволит обеспечить выполнение необходимых требований к качеству переходного процесса.

2 Динамический синтез и исследование скорректированной САР

2.1 Построение желаемой ЛАХ

Система с пропорциональным регулятором не может обеспечить заданного качества управления. Улучшить свойства системы можно с помощью введения в нее корректирующего устройства КУ включаемого последовательно в разомкнутую цепь системы и обеспечивающего выполнение следующих условий:

1) все требования по качеству САР, указанные в техническом задании,

2) минимизация частоты среза замкнутой системы,

3) простота структуры синтезируемого КУ.

Синтез систем автоматического регулирования методом логарифмических амплитудных характеристик является в настоящее время одним из самых удобных и наглядных, данная методика синтеза основывается на использовании частотных критериев качества. Синтез проводится следующим образом. Строится желаемая ЛАХ, исходя из требований ТЗ.

Эта желаемая характеристика сравнивается с той, которую данная система имеет без коррекции. Определяется передаточная функция корректирующего устройства так чтобы, при его включении в систему, в последней получалась желаемая форма ЛАХ. Затем оценивается получающаяся при этом величина запаса устойчивости системы и другие качественные показатели.

Основные этапы метода желаемой ЛАХ:

1. Построение располагаемой ЛАХ разомкнутой системы .

2. Построение желаемой ЛАХ разомкнутой системы на основе требований, предъявляемым к проектируемой системе.

3. Определение передаточной функции КЗ и соответствующих и .

Построение желаемой ЛАХ ведется отдельно для каждого участка ЛАХ: для низких, средних и высоких частот. Низкочастотный диапазон определяет точность работы системы в установившемся режиме, среднечастотный диапазон определяет качество переходных процессов, высокочастотный диапазон влияет на помехоустойчивость системы.
