Реферат: Динамический синтез системы управления

ЛАХ и ЛФХ располагаемой и скорректированной систем изображены на рисунке 2.1. Из рисунка можно сделать следующий вывод: так как ЛФХ скорректированной системы не заходит в запретную зону, а ЛАХ лишь касается ее на частоте сопряжения с^-1 , то требования по качеству удовлетворяются с минимальным запасом, что как раз удовлетворяет инженерным рекомендациям по построению оптимизированной системы.

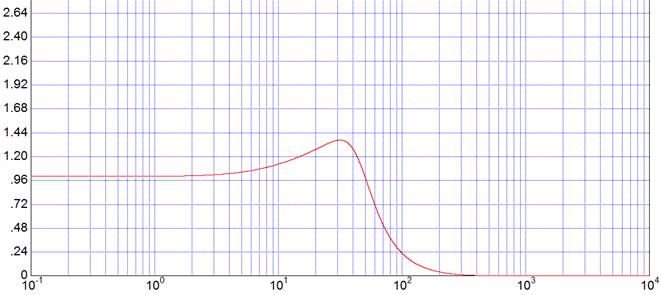

Рисунок 2.2 – АЧХ замкнутой скорректированной системы

2.2 Определение корректирующего устройства

Асимптотическая ЛАХ и ЛФХ корректирующего устройства для желаемой системы приведены на рисунке 2.1. Асимптотическая ЛАХ КЗ может быть построена графически вычитанием ЛАХ располагаемой нескорректированной системы из ЛАХ желаемой скорректированной системы. Аналогичным образом строится ЛФХ КЗ.

Перейдем теперь к определению передаточной функции КЗ. Искомая передаточная функция последовательного КЗ будет равна отношению передаточных функций разомкнутой скорректированной (2.23) и разомкнутой исходной (1.12) систем:

, (2.30)

или для ЛАХ: (2.31)

2.3 Определение показателей качества ПП скорректированной САР

Передаточная функция замкнутой скорректированной системы «вход – выход ДОС»:

; (2.32)

Передаточная функция замкнутой скорректированной системы «вход–ошибка системы» определяется согласно выражению:

Передаточная функция замкнутой скорректированной системы «вход – выход усилителя мощности» имеет вид:

График переходной функция h(t) (по выходу ДОС) для замкнутой скорректированной системы, полученный методом компьютерного моделирования в среде Vissim приведен на рисунке 2.3.

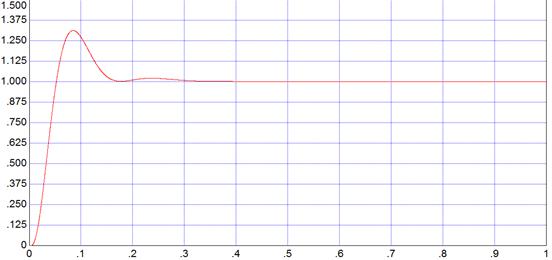

Рисунок 2.3 - Переходная функция h(t) для замкнутой скорректированной САР

Как видно из графика переходной функции h(t) , , следовательно, система устойчива.

Определим прямые показатели качества переходного процесса:

а) перерегулирование определяется согласно формуле:

. (2.33)

б) время регулирования — время, за которое переходная функция укладывается в 5% «коридор» от установившегося значения

По графику найдем с.

Очевидно, что прямые показатели качества переходного процесса скорректированной САР превосходят прямые показатели качества нескорректированной системы.

Определим корневые показатели качества.

Решим характеристическое уравнение для скорректированной САР. Для этого запишем характеристический полином А(р) замкнутой системы.

,

(2.34)

В числовом виде:

(2.35)

Полюсами системы являются корни характеристического уравнения . Для решения этого уравнения воспользуемся программой Mathcad. Получили следующие результаты:

,

,

,

.

Изображенные на комплексной плоскости полюса замкнутой системы приведены на рисунке 2.4.

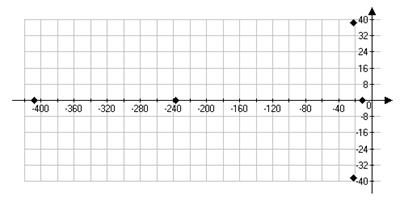

Рисунок 2.4 – Расположение корней на комплексной плоскости

Вычислим корневые показатели качества:

1. степень устойчивости :

.

2. коэффициент колебательности :

.

Определим частотные показатели качества.
