Курсовая работа: Контроль и диагностика систем
T(L*( Z1 )) = 0+2+15+5+7+3 = 32
T(L*( Z2 )) = 0+4+12+3 = 19
T(L*( Z3 )) = 0+5+7+3= 15
T(L*( Z4 )) = 0+3= 3
T(L*( Z5 )) = 0+8 = 8
T(L*( Z6 )) = 0
Полученные данные сведем в таблицу
Таблица 1.3
| Z | τi | Тн (Zi ) | T(L*( Zi )) | U | tij |
| Z0 | 0 | 0 | 32 | 0,1 | 0 |
| Z1 | 2 | 0 | 32 | 0,2 | 0 |
| Z2 | 4 | 0 | 19 | 1,3 | 15 |
| Z3 | 5 | 17 | 15 | 2,4 | 12 |
| Z4 | 3 | 29 | 3 | 2,5 | 3 |
| Z5 | 8 | 7 | 8 | 3,4 | 7 |
| Z6 | 0 | 32 | 0 | 4,6 | 0 |
| 5,6 | 0 |

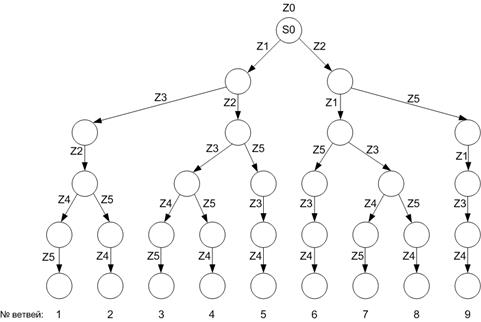

3. Составим дерево проверок:
Рис. 1.2 – Дерево проверок
4. Рассчитаем t*(Sk ) и полученные значения занесем в таблицу 1.4:
t*(S0 ) = 0
t*(S1 ) = 2
t*(S2 ) = 4
t*(S3 ) = 2+15+5=22
t*(S4 ) = 2+4=6
t*(S8 ) = 2+5+15=22
t*(S9 ) = 2+4+8+3=17
t*(S15 ) = 2+15+5+7+3 = 32
t*(S16 ) = 2+15+5+8 = 30
t*(S17 ) = 2+4+3+8+5 = 22
t*(S26 ) = 2+4+3+8+5+7+3=32
5. Рассчитаем оценку нижней границы для множества W(Sk ) и полученные значения занесем в таблицу 1.4.
Tоц (S0 ) = 0 + max{(19,32) + max(0,(0,0)-0)} = 32
Tоц (S1 ) = 2 + max{(19,15) + max(0,(0,17-2)} = 32
Tоц (S2 ) = 4 + max{(32,7) + max(0,(0,7)-5)} = 36
Tоц (S3 ) = 22 + max{19 + max(0,0-22)} = 41
Tоц (S4 ) = 6 + max{(15,8) + max(0,(17,7)-6)} = 32
