Дипломная работа: Расчёт и проектирование замкнутой системы воздушно-динамического рулевого привода летательного

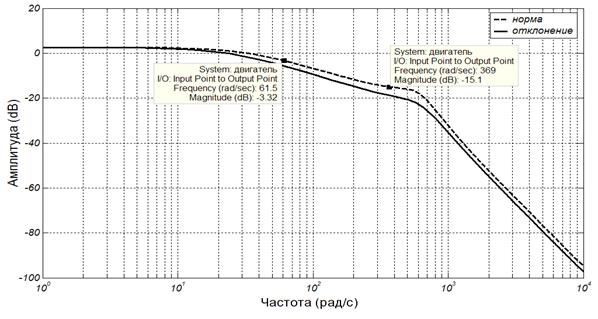

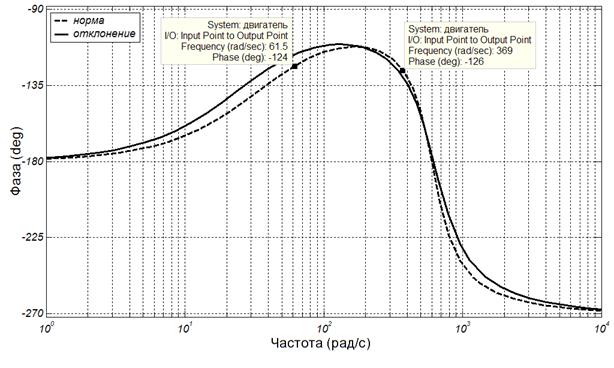

Рис. 1.18 Амплитудно-фазовая характеристика исполнительного двигателя рулевого привода

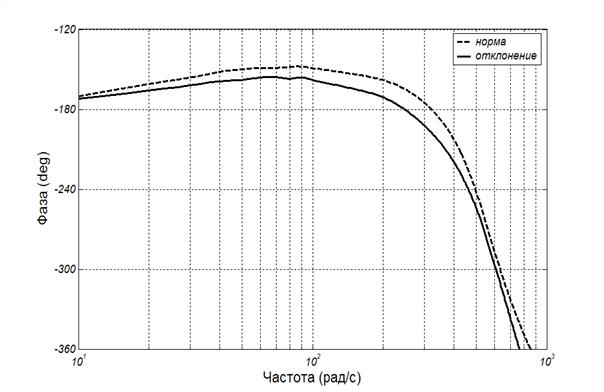

Рис. 1.19 Фазовая характеристика разомкнутой системы ВДРП

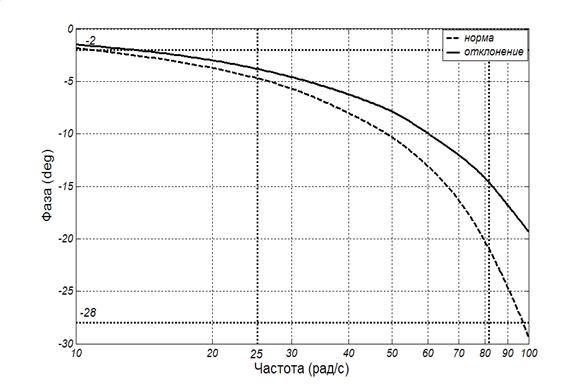

Рис. 1.20 Фазовая характеристика замкнутой системы ВДРП

2) и уменьшим на 15%, а и f – на 50%

Результаты отображены на рис. 1.21–1.23

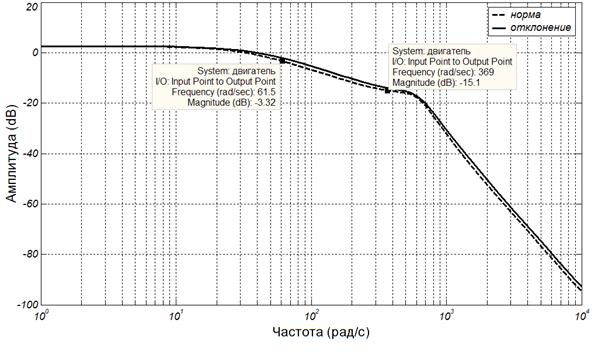

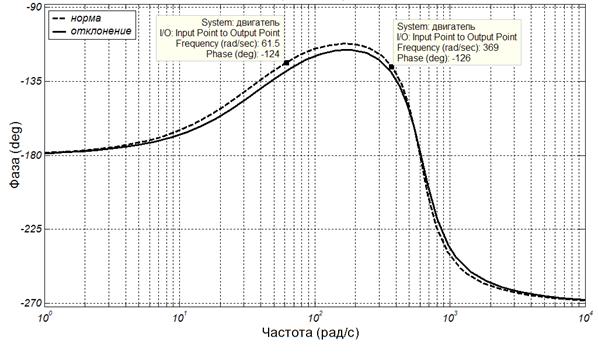

Рис. 1.21 Амплитудно-фазовая характеристика исполнительного двигателя рулевого привода

Рис. 1.22 Фазовая характеристика разомкнутой системы ВДРП

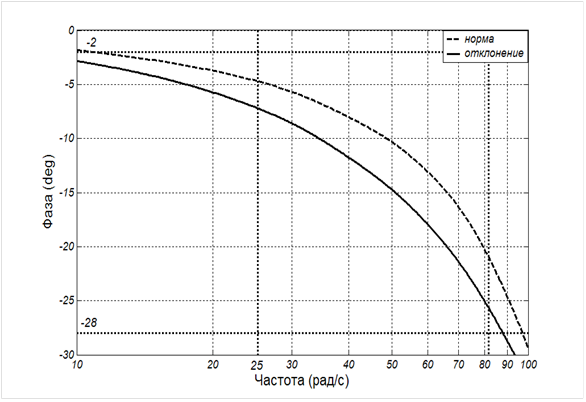

Рис. 1.23 Фазовая характеристика замкнутой системы ВДРП

Как можно заметить из вышеприведённых графиков, ни одно из проделанных изменений не привело к выходу рулевого привода из заданного коридора фазовых сдвигов (рис. 1.20 и 1.23), что свидетельствует о высокой динамической точности разрабатываемого ВДРП. Проверим, какую роль играют величины постоянных времени T_ф1 и T_ф2 .

«
